自動復位溜槽堵煤開關JLDM-X生產廠家

卓信電氣堵塞開關 2020年12月15日銷售電話：15163766288

由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）

自動復位溜槽堵煤開關JLDM-X生產廠家

自動復位溜槽堵煤開關JLDM-X詳細介紹

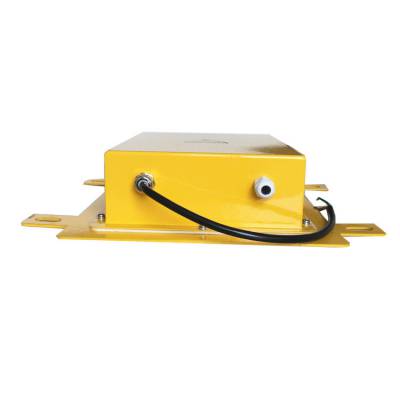

卓信自動復位溜槽堵煤開關JLDM-X

結構特點：

1、溜槽堵塞檢測器采用側壓活動門結構，故障排除后，壓重塊的壓力使活門自動復位。

2、機內選用進口行程開關，動作靈敏，可靠性高；

3、外形尺寸小，便于安裝。

4、帶防腐層的鑄鋁外殼

5、重載微型開關觸點

6、靈敏度高，作用力只需0.9Kg即可觸發開關

7、機內選用行程開關，動作靈敏、可靠性高

卓信自動復位溜槽堵煤開關JLDM-X

原理：

本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。

卓信自動復位溜槽堵煤開關JLDM-X

主要技術指標：

觸點數量常開1 常閉1

觸點容量 AC380V 3A

工作角度 ≥7°

極限角度 30°

結構形式門式結構

復位方式壓簧復位

卓信自動復位溜槽堵煤開關JLDM-X

選型原則及注意事項：

(1) 一般選擇接觸式的堵料開關。實際工程應用經驗表明，在電廠輸煤系統中，非接觸式的堵料開關比較容易誤動作，影響設備正常控制與運行。接觸式的堵料開關的缺點是容易損壞、工作壽命較短。

(2) 可以選擇具有動作后延時功能的堵料開關，并且動作延時，時間應該可以調整設定。該功能可以過濾短時間物料沖擊擾動，避免引起設備沒有必要的停機。

(3) 盡量選擇帶動作指示的產品。由于堵料開關的觸動機構是在落料斗的內側，難以觀察檢查，開關外部本體上帶動作指示則對于現場檢查非常有用。

卓信自動復位溜槽堵煤開關JLDM-X

安裝與接線

（一）安裝方法：

1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。見圖（2）

1、將本裝置用M10×25螺栓緊固在彎角件上即可。

（二）安裝要領及主要事項

1、本系列保護裝置可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。

2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。

卓信自動復位溜槽堵煤開關JLDM-X

接線方法

（1）溜槽堵塞檢測裝置內有接線端子。

（2）接線要牢固，不應有松動現象。

卓信自動復位溜槽堵煤開關JLDM-X

應用

堵料開關kongzhiqi是在吸收采用同類產品的技術及功能的基礎上設計生產的物位控制儀表。它由傳感器、電子測控單元和防護外殼組成，采用三端co -shieid技術，徹底排除了傳感器因掛料、溫度、壓力、介質密度等因素而引起的誤動作，提高了產品的可靠性。可廣泛應用于冶金、化工、石油、電力、食品、造紙、煤炭、建材、醫藥等領域的料位、液位的baojing和控制，并可與plc可編程kongzhiqi或dcs集散控制系統配套使用，實現生產過程的自動控制和自動檢測。

卓信自動復位溜槽堵煤開關JLDM-X

特性

靈敏度可調整，檢測板前端的檢測感度可調范圍可達9.8~14.7N，能檢測小顆粒和塊狀的物料

板式溜槽開關由擺動形檢測板和限位開關組成，安裝在溜槽側壁即可

本jain qi采用側壓活動門結構,故障排除后,壓簧的推力使活動門自動復位

使用防塵型軸承，可運用于粉塵大的惡劣環境下

結構簡單，安裝便易

由檢測板和限位開關組成，結構簡單，反應迅速。當溜槽被堵塞時，檢測板受物料擠壓，向外傾斜，觸動限位開關，發出停機或baojing信號。溜槽shutong后，開關自動復位。安裝在與輸送帶平行方向的溜槽側壁。靈敏度可調整，檢測板前端的檢測力度可調范文9.8~14.7N，能檢測小顆粒和塊狀的物料。

卓信自動復位溜槽堵煤開關JLDM-X
