GHSJ-I速度檢測儀結構特點詳細介紹

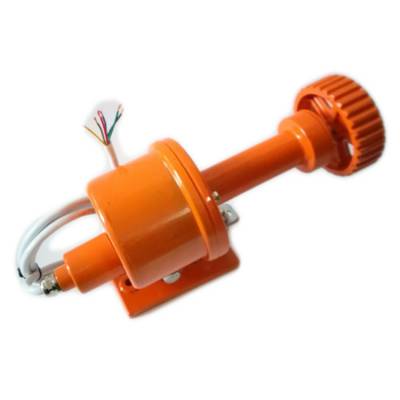

卓信GHSJ-I速度檢測儀結構特點

本機用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障。可防止由于打滑所造成的嚴重事故的發生。本機還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化并提高了安全性。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業得到了廣泛的應用。工作原理：速度檢測器水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使出來與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。速度檢測器無需工作電源即可工作，當膠帶機運行速度低于本產品的設定值時，檢測器重的繼電器動作輸出控制信號，速度可任意調節。

GHSJ-I速度檢測儀質量質保一年

打滑開關GHSJ-I舒心量大價優

GHSJ-I皮帶打滑檢測器現貨庫存到款即發

卓信GHSJ-I速度檢測儀

1.控制箱安裝在室內墻壁上，防止激烈振動；

、卓信GHSJ-I速度檢測儀結構特點

2.通電正常后，將待測帶速用拔碼盤預置出來。（應將帶速通過從動滾簡的直徑折算成轉速，拔碼盤所預置實際是轉速）數碼管顯示值為轉速，單位為r/min;

3.齒盤應固定在從動滾筒的軸上，傳感器采用支架安裝在軸端底座上。

注：開機至帶速正常之間不應投入或投入無效。

卓信GHSJ-I速度檢測儀

結構特點：

卓信GHSJ-I速度檢測儀結構特點

1.本機由控制箱與傳感器兩部份組成，控制箱采用密封措施，防法防水性能較好。傳感器為磁電式，安裝方便，可靠性高。

2.由于控制部份采用CMOS電路，溫度適應性能較好。

卓信GHSJ-I速度檢測儀

工作原理：

當齒盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號

技術參數：

1、適用帶速：0.8-3.5米/秒

2、供電電源：AC380V（AC220V）2A

3、絕緣電阻：≥20MΩ

4、觸點數量：一開一閉兩組觸點，雙向動作

5、觸點容量：電壓500V以下，電流2A以下

6、觸點壽命：不大于10萬次

7、打滑率：25~30%（可依用戶要求而定）

8、工作環境：-30~+60

卓信GHSJ-I速度檢測儀

主要特點：

1、智能型，一體化結構，免設置、調試，安裝簡單。普通旋轉探測器時反應快。

2、非接觸探測器，無運動部件、無磨損、安全壽命長、維護費用低。

3、兩線制，繼電器（或接觸器）作負載，可提供隔離無源觸點信號給計算機；也可直接串接在接觸器的自保觸點中用于設備保護。正常旋轉時繼電器（或接觸器）吸合。

4、DH-A型打滑開關的電源范圍寬，驅動能力強，能直接驅動40A以內的接觸器。

5、配有狀態指示。設備正常運行時，指示燈“閃爍”；慢轉或停機時，指示燈“常亮”

卓信GHSJ-I速度檢測儀

安裝后應滿足下述要求：

打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm

感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）

注：有些輸送機從動輪無法安裝的，可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針?lè)较蛘{(diào)整開方微開關內部電位器，調整到動作指示燈

卓信GHSJ-I速度檢測儀

工作原理：

盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即:正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。

當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既:在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。本開關可調整速度值

卓信GHSJ-I速度檢測儀

優點為：

1、非接觸接近探測器、使用壽命長、維護成本低；

2、兩螺栓固定、確保安裝簡單；

3、一體化結構、集中控制裝置、設定或故障檢修簡單；

4、無運動部件、無磨損、安全壽命長

卓信GHSJ-I速度檢測儀

產品范圍：

本機用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障。可防止由于打滑所造成的嚴重事故的發生。本機還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業獲得了廣泛的應用。

卓信GHSJ-I速度檢測儀

注意事項

  1.  用戶如需自行調整開關動作轉速，則必須具備調速裝置以及精度較高的轉速表配合進行。當打開后蓋后要仔細均衡地調節螺母的松緊，以使兩個速度控制彈簧受力均等。

  2.  本開關適用于同極使用的控制電路。

  3.  接線時請注意認定常開和常閉觸頭。

  本產品應每年做定期維護和檢測確保其精度。
