GH-CZ-I打滑檢測裝置現貨詳細介紹

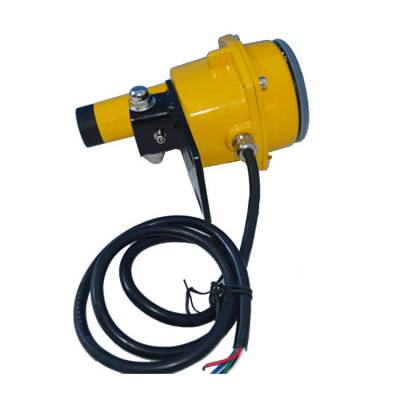

卓信GH-CZ-I打滑檢測裝置現貨



卓信GH-CZ-I打滑檢測裝置現貨打滑開關/打滑檢測器/速度開關

一、工作原理：

卓信GH-CZ-I打滑檢測裝置現貨是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。

二、主要特點：

1、非接觸接近探測器，無運動部件、無磨損、安全壽命長、維護費用低。

2、一顆螺栓固定，安裝簡單。

3、一體化結構，免設置、調試。

4、既可用于設備保護，也可為工業控制計算機提供“轉動"信號。

5、兩線制接線。AC220V供電（DH—A型）和DC15V—24V供電（DH—D型）兩種。

三、技術參數：

1、DH—A型供電電壓：交流220V±22V。用配套供貨的AC220V交流繼電器作負荷。

DH—D型供電電壓：直流15V—24V。用DC12V直流繼電器作負載。

2、檢測轉速范圍：（8～1500）轉/分（轉速低于8轉/分時，可增加“信號生成點"。

3、斷開時間：正常運轉時一轉時間的兩倍，并限于（0.4～8）秒之間。

4、打滑開關與檢測目標距離：近距離間隔（1～8）mm。

5、加貼“信號生成點"時，薄片厚度：≥2mm。

6、工作環境：-30℃～+50℃



特點

1：非接觸式，無易損原件，使用壽命長；

2：密封性好，可防水、放塵，防凝露；

3：鋁合金壓鑄外殼，抗壓，抗沖擊力強；

4：外殼經過烤漆噴塑處理，耐腐蝕性強；

5：一體式設計，安裝方便，實用簡單，兩螺栓固定；

6：采用ARM單片機作為控制單元，反映速度快，精度高，誤差小；

7：雙排數碼顯示，LED指示燈顯示，可現場觀察與誤會；

8：高精度4~20mA 模擬量輸出

9：輕、重報警雙shuangkai量輸出

10：采用高接點容量繼電器輸出

卓信GH-CZ-I打滑檢測裝置現貨

安裝使用與接線

安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑jianceqi與膠帶面平行，同時膠帶無料運轉時jianceqi觸輪與膠帶面應可靠接觸，且安裝位置保證在振動*小和膠帶抖動*小的地方。當采用jianceqi輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當的調整以切實適合正常工作狀態。

卓信GH-CZ-I打滑檢測裝置現貨

注意事項

  1.  用戶如需自行調整開關動作轉速，則必須具備調速裝置以及精度較高的轉速表配合進行。當打開后蓋后要仔細均衡地調節螺母的松緊，以使兩個速度控制彈簧受力均等。

  2.  本開關適用于同極使用的控制電路。

  3.  接線時請注意認定常開和常閉觸頭。

  本產品應每年做定期維護和檢測確保其精度。

卓信GH-CZ-I打滑檢測裝置現貨

主要用途及適用范圍

主要用于檢測帶式輸送機,在運行中出現的膠帶與滾筒之間的打滑。本裝置采用比較的方式對膠帶額定速度和從動滾筒線速度（即輸送帶實際運行速度）來檢測輸送帶打滑的數據。并且能夠及時發出報警及停機信號，防止輸送帶打滑造成事故和損失，亦可用于多條輸送機聯鎖起動和停機。非接觸式速度監控傳感器安裝在從動滾筒一端，與輸送帶不接觸，避免了對輸送帶的損傷和接觸不良造成的誤差。本裝置的主機為單片計算機系統，具有較高的智能化程度和可靠的工業性能。適用于煤礦、冶金、電力、化工、交通等行業。

卓信GH-CZ-I打滑檢測裝置現貨

打滑檢測器JDK-1

1、適用帶速：0.8-3.5米/秒

2、供電電源：AC380V（AC220V）2A

3、絕緣電阻：≥20MΩ

4、觸點數量：一開一閉兩組觸點，雙向動作

5、觸點容量：電壓500V以下，電流2A以下

6、觸點壽命：不大于10萬次

7、打滑率：25~30%（可依用戶要求而定）

8、工作環境：-30~+60

9、：IP54

卓信GH-CZ-I打滑檢測裝置現貨
