20-39-C傾斜開關安裝方式垂直懸掛詳細介紹

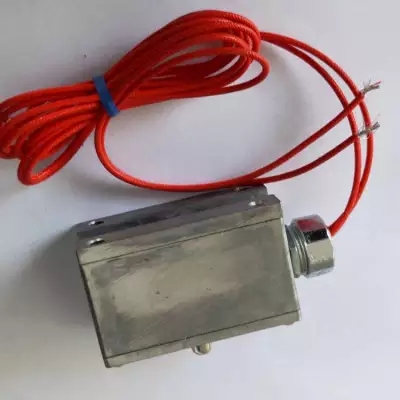

山東卓信20-39-C傾斜開關安裝方式垂直懸掛

20-39-C傾斜開關說明書

概述
垂直懸掛的傾斜開關在受到外力作用，偏離垂直位置15度以上時，開關內部的水銀觸點動
作，常閉觸點打開。當外力撤消后，傾斜開關回復垂直狀態，水銀觸點復又閉合。利用傾斜
開關內觸點開合的變化來判斷保護設備的工作情況，及時采取措施，以達到安全保護的目的。

安裝時注意使用鋼絲繩或鏈懸掛產品，必須使用電纜保持松馳狀態，否則影響產品動作。
應用范圍

溜槽或轉接處堵塞探測

輸送機皮帶跑偏探測

翻車機卸料探測

用于皮帶或振動給料機有料或缺料探測
產品特點
堅固、抗腐蝕、安裝簡便、控制裝置為印制電路板結構。可調延時，防止誤動作。標準外殼
20-43型-ExtAlx 20-38型－II類所有探頭均配有安裝附件。其性能已被世界上成千上萬的應用
實例所證實。
山東卓信20-39-C傾斜開關安裝方式垂直懸掛
技術規格

額定電壓：AC220V
額定電流：2A

額定溫度:-40°-70°

外殼防護：NEMA4X。
外形尺寸：殼體L×W×H（mm）198×32×210
重量：1.6 Kg
傾斜角度：15°以上

山東卓信20-39-C傾斜開關安裝方式垂直懸掛
安裝與使用
控制器應安裝在相對平穩不震動的地方，適宜的環境溫度。探頭有兩種安裝方式：標準型不
加保護套，適用用于物料不損傷探頭的工況，否則就加保護套，套管大小就保護探頭的活動角度。
山東卓信20-39-C傾斜開關安裝方式垂直懸掛
特點：
1)標準重載探頭為鑄鐵，表面鍍鉻（比鋼管堅固）；
2)水銀的含量約為0.7克；
3)報警觸點可設定常開或常閉；
4)可配有套管保護探頭，減小探頭擺動幅度；
5)標準重載探頭底部配有內螺紋，用于連接附件。
6.技術，運行更可靠；
7.的密封設計,可防止粉塵沿軸滲入( 設計)；
8.扭力穩定可靠,且扭力大小可調；
9.葉片承受過重負載,離合器自動打滑,保護電機不受損壞；
10.不必從桶槽上整體拆除,即可輕易地檢查維修內部零部件；
11.接線盒設計,密封性好,戶外安裝使用可靠；
12.輕巧,安裝簡便；
13.適用行業廣泛,如鋼鐵、水泥、電力、飼料、化學塑膠、化學肥料等。

山東卓信20-39-C傾斜開關安裝方式垂直懸掛
工作原理：
垂直懸掛的傾斜開關在受到物料的作用力后偏離垂直方向超過15°時，傾斜開關內的耐高溫傾角開關動作，無論向哪個方向傾斜，常閉的觸點會斷開。當傾斜開關脫離物料時，傾斜開關回到垂直位置后，耐高溫傾角開關接通。特有的耐高溫傾角傳感器可以適用于高達240℃的物料，完成對高溫物料料位的測量。
山東卓信20-39-C傾斜開關安裝方式垂直懸掛
范圍：
傾斜開關廣泛應用于冶金、煤炭、礦山、電力，水泥、糧食、礦山等行業皮帶輸送機。安全檢測皮帶輸送機的運行情況，可以避免重大人力財力損失。
