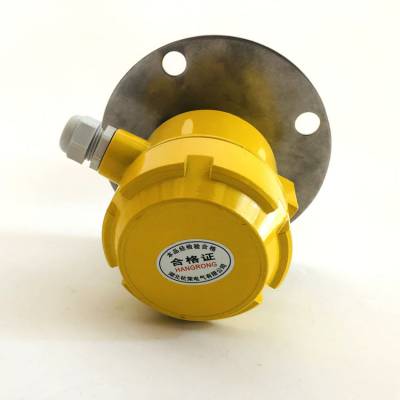

方形溜槽堵塞檢測器安裝視頻|防爆堵料開關圖DLC-II
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）
方形溜槽堵塞檢測器安裝視頻詳細介紹
EXLDM溜槽堵塞檢測器安裝視頻
本機適用于膠帶運輸機輸送料物的檢測、可發出有載運行信號。如有灑水裝置連接可實現對料物的自動灑水功能，本裝置也可適用于對向運行的膠帶機。
EXLDM溜槽堵塞檢測器安裝視頻
工作原理：
該檢測器安裝在溜槽側壁上，當溜槽內發生堵塞時，堆積的物料擠壓活動門，并使之偏移而啟動行程開關，發出告警或停機信號。排除故障后，活動門在壓簧作用下自動復位。SHLJ-I溜槽堵塞檢測器采用門式設計，可開門清理堆積物料。
EXLDM溜槽堵塞檢測器安裝視頻
結構特點：
本檢測器采用側壓活動門結構，故障排除后，壓簧的推力使活動門自動復位。
帶防腐層的鑄鋁外殼。重載微型開關觸點。
靈敏度高，作用力只需0.9Kg即可觸發開關。
機內選用進口行程開關，動作靈敏、可靠性高。
EXLDM溜槽堵塞檢測器安裝視頻
技術參數：
動作角度5°，極限角度10°
接點容量：1A/125（DC），5A/250V或480V（AC）。
防護等級：IP65
開關個數：1個常開或1個常閉（可根據用戶需要增加開關個數）開關可根據用戶需要接成常開或常閉形式。
環境溫度：-20 ～ 60℃
EXLDM溜槽堵塞檢測器安裝視頻
安裝方法
1、本產品必須在溜槽側壁適當位置開一方孔。尺寸為230mm×170mm(高×寬)參見圖2。
2、檢測器底板用螺旋固定在漏煤管上。
3、選擇安裝位置應避開物料的直接沖擊。
EXLDM溜槽堵塞檢測器安裝視頻
維修保養
1、定期檢驗彈簧、接近開關是否靈敏。
2、活動位置的橡皮是否老化，時應及時更換。
（可根據需方要求尺寸訂制）
EXLDM溜槽堵塞檢測器安裝視頻
應用
堵料開關kongzhiqi是在吸收采用同類產品的技術及功能的基礎上設計生產的物位控制儀表。它由傳感器、電子測控單元和防護外殼組成，采用三端co -shieid技術，徹底排除了傳感器因掛料、溫度、壓力、介質密度等因素而引起的誤動作，提高了產品的可靠性。可廣泛應用于冶金、化工、石油、電力、食品、造紙、煤炭、建材、醫藥等領域的料位、液位的baojing和控制，并可與plc可編程kongzhiqi或dcs集散控制系統配套使用，實現生產過程的自動控制和自動檢測。
EXLDM溜槽堵塞檢測器安裝視頻
特性
靈敏度可調整，檢測板前端的檢測感度可調范圍可達9.8~14.7N，能檢測小顆粒和塊狀的物料
板式溜槽開關由擺動形檢測板和限位開關組成，安裝在溜槽側壁即可
本jain qi采用側壓活動門結構,故障排除后,壓簧的推力使活動門自動復位
使用防塵型軸承，可運用于粉塵大的惡劣環境下
結構簡單，安裝便易
由檢測板和限位開關組成，結構簡單，反應迅速。當溜槽被堵塞時，檢測板受物料擠壓，向外傾斜，觸動限位開關，發出停機或baojing信號。溜槽shutong后，開關自動復位。安裝在與輸送帶平行方向的溜槽側壁。靈敏度可調整，檢測板前端的檢測力度可調范文9.8~14.7N，能檢測小顆粒和塊狀的物料。
EXLDM溜槽堵塞檢測器安裝視頻
總結：
本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
EXLDM溜槽堵塞檢測器安裝視頻
本機適用于膠帶運輸機輸送料物的檢測、可發出有載運行信號。如有灑水裝置連接可實現對料物的自動灑水功能，本裝置也可適用于對向運行的膠帶機。
EXLDM溜槽堵塞檢測器安裝視頻
工作原理：
該檢測器安裝在溜槽側壁上，當溜槽內發生堵塞時，堆積的物料擠壓活動門，并使之偏移而啟動行程開關，發出告警或停機信號。排除故障后，活動門在壓簧作用下自動復位。SHLJ-I溜槽堵塞檢測器采用門式設計，可開門清理堆積物料。
EXLDM溜槽堵塞檢測器安裝視頻
結構特點：
本檢測器采用側壓活動門結構，故障排除后，壓簧的推力使活動門自動復位。
帶防腐層的鑄鋁外殼。重載微型開關觸點。
靈敏度高，作用力只需0.9Kg即可觸發開關。
機內選用進口行程開關，動作靈敏、可靠性高。
EXLDM溜槽堵塞檢測器安裝視頻
技術參數：
動作角度5°，極限角度10°
接點容量：1A/125（DC），5A/250V或480V（AC）。
防護等級：IP65
開關個數：1個常開或1個常閉（可根據用戶需要增加開關個數）開關可根據用戶需要接成常開或常閉形式。
環境溫度：-20 ～ 60℃
EXLDM溜槽堵塞檢測器安裝視頻
安裝方法
1、本產品必須在溜槽側壁適當位置開一方孔。尺寸為230mm×170mm(高×寬)參見圖2。
2、檢測器底板用螺旋固定在漏煤管上。
3、選擇安裝位置應避開物料的直接沖擊。
EXLDM溜槽堵塞檢測器安裝視頻
維修保養
1、定期檢驗彈簧、接近開關是否靈敏。
2、活動位置的橡皮是否老化，時應及時更換。
（可根據需方要求尺寸訂制）
EXLDM溜槽堵塞檢測器安裝視頻
應用
堵料開關kongzhiqi是在吸收采用同類產品的技術及功能的基礎上設計生產的物位控制儀表。它由傳感器、電子測控單元和防護外殼組成，采用三端co -shieid技術，徹底排除了傳感器因掛料、溫度、壓力、介質密度等因素而引起的誤動作，提高了產品的可靠性。可廣泛應用于冶金、化工、石油、電力、食品、造紙、煤炭、建材、醫藥等領域的料位、液位的baojing和控制，并可與plc可編程kongzhiqi或dcs集散控制系統配套使用，實現生產過程的自動控制和自動檢測。
EXLDM溜槽堵塞檢測器安裝視頻
特性
靈敏度可調整，檢測板前端的檢測感度可調范圍可達9.8~14.7N，能檢測小顆粒和塊狀的物料
板式溜槽開關由擺動形檢測板和限位開關組成，安裝在溜槽側壁即可
本jain qi采用側壓活動門結構,故障排除后,壓簧的推力使活動門自動復位
使用防塵型軸承，可運用于粉塵大的惡劣環境下
結構簡單，安裝便易
由檢測板和限位開關組成，結構簡單，反應迅速。當溜槽被堵塞時，檢測板受物料擠壓，向外傾斜，觸動限位開關，發出停機或baojing信號。溜槽shutong后，開關自動復位。安裝在與輸送帶平行方向的溜槽側壁。靈敏度可調整，檢測板前端的檢測力度可調范文9.8~14.7N，能檢測小顆粒和塊狀的物料。
EXLDM溜槽堵塞檢測器安裝視頻
總結：
本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
 |
