LDH-X2A溜槽堵塞檢測保護裝置|LDK-I煤礦用溜槽堵塞開關廠家供應
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）
LDH-X2A溜槽堵塞檢測保護裝置安裝接線視頻詳細介紹
LDH-X2A溜槽堵塞檢測保護裝置安裝接線視頻

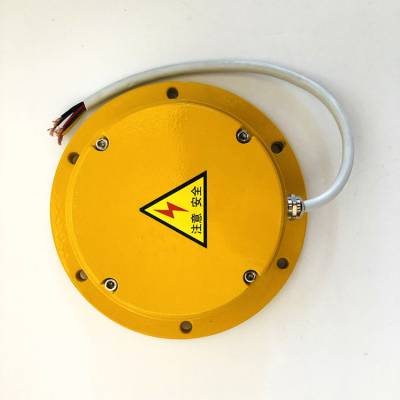

溜槽堵料檢測裝置LDH-X2A 防堵料開關具有壓簧復位功能。外殼用鐵板制造，經噴漆及防腐蝕處理為戶外型。整機結構合理，性能可靠。安裝在不受物料直接沖擊的溜槽垂直側壁上；產品可分為兩個一級，安裝高度根據用戶需要而定，一般安裝于溜槽底部向上的三分之二高度為宜；本機也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測，用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，并開始振打，另一組安裝底部三分之二處，作為重度堵塞檢測，發生堵塞時輸出停機信號。
結構特點
1、溜槽堵塞檢測器采用側壓活動門結構，故障排除后，壓重塊的壓力使活門自動復位。
2、機內選用進口行程開關，動作靈敏，可靠性高；
3、外形尺寸小，便于安裝。
4、帶防腐層的鑄鋁外殼
5、重載微型開關觸點
6、靈敏度高，作用力只需0.9Kg即可觸發開關
7、機內選用進口行程開關，動作靈敏、可靠性高
LDH-X2A溜槽堵塞檢測保護裝置安裝接線視頻
選型原則及注意事項
(1) 一般選擇接觸式的堵料開關。實際工程應用經驗表明， 在電廠輸煤 系統中，非接觸式的堵料開關比較容易誤動作，影響設備正常控制與運行。接觸式的堵料開關的缺點是容易損壞、工作壽命較短。
(2) 可以選擇具有動作后延時功能的堵料開關， 并且動作延時，時間應該可以調整設定。該功能可以過濾短時間物料沖擊擾動，避免引起設備沒有必要的停機。
(3) 盡量選擇帶動作指示的產品。由于堵料開關的觸動機構是在落料斗 的內側，難以觀察檢查，開關外部本體上帶動作指示則對于現場檢查非常有用。
安裝方法及注意事項
(1) 選擇合適的安裝位置。一般不應安裝在物料可能直接沖擊到的位 置，通常安裝在落料斗的側面；還要選擇合適的安裝高度，既要高于正 常運行狀態下物料臨時滯留的高度，又不能太接近落料斗上部。選擇合適的安裝位置，才能保證準確及時地檢測到堵料狀態。
(2) 對于需要通電工作的堵料開關， 應該采用跟隨皮帶機的啟停而啟停的工作方式，以延長其工作壽命。
LDH-X2A溜槽堵塞檢測保護裝置安裝接線視頻
產品規格
帶式輸送機散料輸送系統中，溜槽堵塞是較為常見的現象，因此經常需要停機后由現場工作人員對溜槽進行處理，影響正常生產，增加工人的勞動強度，造成不必要的經濟損失
溜槽檢測器，可隨時監測和防止溜槽堵塞故障的發生，提高自動化程度，該裝置具有斷相、過流、短路等保護，同時具有電源指示，上限停機指示，故障燈功能。
阻塞檢測器DL-1適用于檢測膠帶機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警或停機信號，防止由物料堵塞溜槽而造成的惡性事故。
阻塞檢測器DL-1用于輸煤系列中溜槽發生堵塞時的檢測，并可提供報警或停機信號，也可與振動電機連接，用以排除堵塞故障。
原理：本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
主要技術指標：
型號 DL-1
觸點數量 常開1 常閉1
觸點容量 AC380V 3A
工作角度 ≥7°
極限角度 30°
結構形式 門式結構
復位方式 壓簧復位
防護等級 IP55
使用條件
環境溫度：-35℃∽+50℃。 相對濕度：不大于95%。
大氣壓力：80∽110kpa。 海拔高度：不超過2000M。
工作位置：安裝在溜槽不受物料沖擊的側壁上。
安裝與接線
（一） 安裝方法：
1． 在溜槽側壁一適當位置開260×260一方口，然后在開口上方約100-200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門而發生誤動作。再用隨機所配像膠板將開口完全覆蓋、封閉。見圖（2）。
2． 用戶根據圖（3）所示尺寸自制一彎角件，焊接在溜槽側壁上。
3． 將本裝置用M10×25螺栓緊固在彎角件上即可。
（二） 安裝要領及注意事項
1． 阻塞檢測器DL-1可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜見圖（4）
2． 阻塞檢測器DL-1也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號，便開始振打；另一組安裝底部三分之二處，作為重度堵塞檢測，發生堵塞時輸出停機信號。
（三） 接線：阻塞檢測器DL-1引出一條三芯電纜線（出廠前已編號）其中1、2為常閉接點1、3為常開接點。用戶可參考圖（5）接線原理圖進行接線。
阻塞檢測器DL-1維護與使用：
阻塞檢測器DL-1使用半年以后，要進一次維護檢查，檢查緊固螺釘是否有松動、脫落現象，待擰緊后，再進行使用。同時要在門軸的軸套里涂以潤滑油，并清掃積塵。
備注:以上參數圖片僅供參考,如有變動,以實際產品為準;如需特殊產品，可垂詢我公司特殊訂做！
