橫臂式結構結構料流檢測器JYB/LLJ-A詳細介紹

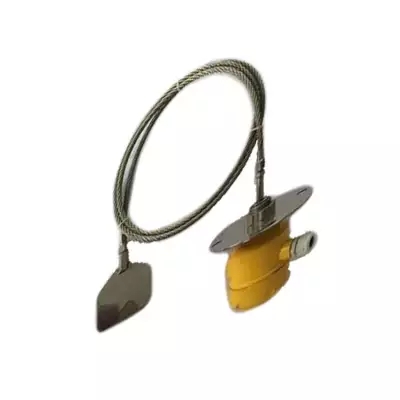

橫臂式結構結構料流檢測器JYB/LLJ-A
技術參數
環境溫度:-40℃～80℃
環境濕度:不大于 百分之95(25℃時)
動作角度:15°±2°
極限角度:75°±5o
觸板調整范圍:200mm
觸點數量:每一方向一組轉換觸點
觸點容量:感性負載250VAC 3A 30VDC 5安
可靠性:10000小時
重量:開關本體 8.0 kg 安裝支架 24.0 kg
橫臂式結構結構料流檢測器JYB/LLJ-A
二、原理說明
本裝置采用下垂鏈球與物料接觸的檢測方式。當膠帶運送物料時，物料推動球并帶擺臂向一側偏移，若偏移角度大于20°時，內部開關啟動，輸出一組開關信號。
采用有負載式檢測。運行中的膠帶加載后，膠帶下沉，安裝在膠帶下面的檢測觸輪受壓并通過杠桿轉動使機內行程開關動作，輸出開關信號，實現了檢測功能。
本機用于膠帶運輸機輸送物料的檢測、可發出有載運行信號。如有灑水裝置連接，可實現對物料的自動灑水功能。本裝置也可適用于對向運行的膠帶機
橫臂式結構結構料流檢測器JYB/LLJ-A
三、結構特點
1、適用于膠帶較窄、帶速較慢的傳送帶檢測；
2、對于膠帶較寬、帶速較高時采用門式支架安裝；
3、如膠帶較窄、速度較低時可采用單臂式支架；
4、采用鏈球與物料接觸減少了物料對jianceqi的直接沖擊，延長了使用壽命；
5、若選用單臂式支架，橫梁在箭頭指向處斷開，橫梁與支臂交接處加一斜拉角鋼；
6、鑄鋁外殼，重量輕、硬度高；
7、采用行程開關，使用壽命長。
橫臂式結構結構料流檢測器JYB/LLJ-A
四、安裝調整
采用門式支架安裝時，將檢測頭固定于橫梁上；
鏈球高度可視現場情況確定；
本裝置開關轉換角度為20°，對有傾角的膠帶機可適當調整安裝角度；
用于單臂式安裝可參照門式安裝方式；
橫臂式結構結構料流檢測器JYB/LLJ-A
工作原理：
本檢測裝置采用負荷式檢測，當膠帶上有物料時由于物料重量的作用使皮帶有相應的下沉量，當皮帶下沉時把檢測器頂部的托輥壓下，帶動內部感應部件移動使接近開關工作，給出一開關量，實現其檢測，檢測器安裝在上行膠帶下面，選擇膠帶有物料時下沉量比較大的地方，在兩個托輥之間，不要安裝在料口附近，在沒有物料時使觸輪與膠帶剛好接觸。
橫臂式結構結構料流檢測器JYB/LLJ-A
介紹
料流檢測裝置用于膠帶運輸機輸送物料的檢測，可發出有載運行信號。如有灑水裝置連接，可實現對物料的自動灑水功能。本裝置也可適用于對向運行的膠帶機。
煤流檢ce器采用下垂鏈球與物料接觸的接觸檢測方式，當膠帶運送物料時，物料推動鏈球并帶擺臂向一側偏移，若偏移角度大于動作角度時內部開關動作，輸出一組開關信號。
用途:用于膠帶運輸機的物料檢測，可控制灑水、防塵、順序啟動控制、超載報警等。適用于煤礦、電力、鋼鐵，水泥，港口行業輸送散料用的帶式輸送機。
橫臂式結構結構料流檢測器JYB/LLJ-A
總結：
采用負荷式檢測，當膠帶上有物料時由于物料重量的作用使皮帶有相應的下沉量，當皮帶下沉時把jianceqi頂部的托輥壓下，帶動內部感應部件移動使接近開關工作，給出一開關量，實現其檢測，jianceqi安裝在上行膠帶下面，選擇膠帶有物料時下沉量比較大的地方，*好在兩個托輥之間，不要安裝在料口附近，在沒有物料時使觸輪與膠帶剛好接觸。
