皮帶速度檢測開關EBSP-70詳細介紹

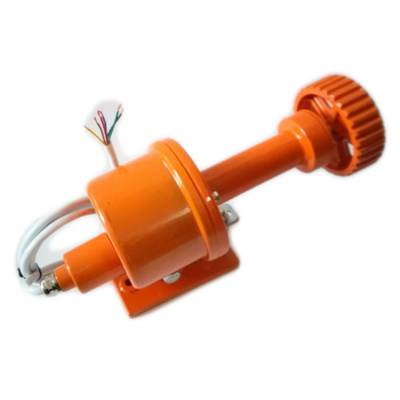

卓信皮帶速度檢測開關EBSP-70
特點
1、非接觸式，無易損原件，使用壽命長；
2、防護等級高，密封性好，可防水、放塵，防凝露；
3、高強度了鋁合金精密壓鑄外殼，抗壓，抗沖擊力強；
4、外殼經過烤漆噴塑處理，耐腐蝕性強；
5、一體式設計，安裝方便，實用簡單，兩螺栓固定；
6、采用ARM單片機作為控制單元，反映速度快，精度高，誤差?。?/div>
7、雙排數碼顯示，LED指示燈顯示，可現場觀察與誤會；
8、高精度4~20mA 模擬量輸出
9、輕、重報警雙KAI關量輸出
10、采用高接點容量繼電器輸出
卓信皮帶速度檢測開關EBSP-70
概述
欠速開關是應用電感感應原理檢測設備的“正常旋轉”或“異常慢轉、停轉”。具有“自識別正常轉速”的智能功能，屬真正的欠速開關。當設備出現異常，轉速低于正常轉速的三分之二時，輸出“異常慢轉”信號?？蔀橛嬎銠C及時反饋設備的運轉情況；也可直接用于設備保護。
實現欠速（打滑）保護的儀器通常叫“欠速開關”、“打滑開關”、“慢速開關”、“打滑檢測器”、“堵轉開關”等。市場上產品種類繁多，從結構上大致分為兩類：“輪子接觸跟轉類” 和“從動輪非接觸檢測類”。
從工作原理上大致分為三類：
“堵轉檢測法”、“設置轉速比較法”、“主從轉速比較法”。
就結構而言，“輪子接觸跟轉類”產品是早期欠速（打滑）開關，其輪子貼著運動體轉動，輪子易磨損，軸承易老化，使用壽命短 。而“從動輪非接觸檢測類”產品，徹底擺脫了“易磨損”的問題，更可靠，更耐用，將成為欠速（打滑）保護產品的主流。應盡可能選用“非接觸”類產品。 這里著重就不同工作原理的產品，并結合被保護設備的特點，談談欠速（打滑）保護開關應怎樣選擇：
1.如果被保護設備是一般非調速輸送機、提升機，應選用性能優越的DH-A型智能打滑（欠速）開關。它不需要任何設置，自動識別設備的正常轉速，兩線制出線，工作電源AC220V，自動將正常轉速的2/3值確定為“轉速判斷限值”。當從動輪的轉速大于“轉速判斷限值”時，兩線呈現接通狀態；當從動輪的轉速小于“轉速判斷限值”時，兩線呈現斷開狀態。
2.如果被保護設備是一般非調速運行設備，有較高的“欠速保護”要求或有較高的“超速保護”要求，應選用ZSKG-L型轉速開關。它能實時顯示從動輪的轉速，任意設置兩個“轉速判斷限值”進行保護。
3.如果被保護設備是調速輸送機，應選用性能優越的DH-22型智能主從打滑開關。它能實時顯示主動輪的轉速和從動輪的轉速，不需要任何設置，自動識別設備正常運行時“從動輪、主動輪的轉速比”和從動輪的“跟轉率限值”，綜合確定從動輪的“轉速判斷限值”，將從動輪的轉速與“轉速判斷限值”比較進行保護。
4.如果被保護設備的保護要求不高，可選用XZ-A型零速開關。它不需要任何設置，兩線制出線，工作電源AC220V。當從動輪轉動時，兩線呈現接通狀態；當從動輪停轉后，兩線延時呈現斷開狀態（延時時間有1秒、2秒、4秒、8秒的產品）。
卓信皮帶速度檢測開關EBSP-70
技術指標
工作電源 AC220V 頻率 50-60Hz
溫度范圍 -20 ℃~+70 ℃
啟動延時 約10秒鐘
檢測距離 從傳感器到感應塊之間距離Sn:15mm
觸點容量 240V/ＡＣ ，3A，輸出值一組常開，一組常閉
轉 速 20-150轉/分
卓信皮帶速度檢測開關EBSP-70
工作原理
是為了檢測皮帶機尾輪的旋轉速度，開關與尾軸無接觸。當尾軸隨膠帶機運行旋轉時而帶動機身的脈沖盤，脈沖盤旋轉時傳感器的磁感應信號輸入到控制電路中去。經放大，整形后進行計數，其計數值與預置數比較，從而判斷膠帶的速度，即：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。
卓信皮帶速度檢測開關EBSP-70
安裝說明：
先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。
卓信皮帶速度檢測開關EBSP-70
安裝后應滿足下述要求：
打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm
感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）
卓信皮帶速度檢測開關EBSP-70
工作原理：
盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即:正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。
當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既:在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。本開關可調整速度值
卓信皮帶速度檢測開關EBSP-70
優點為：
1、非接觸接近探測器、使用壽命長、維護成本低；
2、兩螺栓固定、確保安裝簡單；
3、一體化結構、集中控制裝置、設定或故障檢修簡單；
4、無運動部件、無磨損、安全壽命長
卓信皮帶速度檢測開關EBSP-70
產品范圍：
本機用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障?？煞乐褂捎诖蚧斐傻膰乐厥鹿实陌l生。本機還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業獲得了廣泛的應用。
卓信皮帶速度檢測開關EBSP-70
注意事項
1. 用戶如需自行調整開關動作轉速，則必須具備調速裝置以及精度較高的轉速表配合進行。當打開后蓋后要仔細均衡地調節螺母的松緊，以使兩個速度控制彈簧受力均等。
2. 本開關適用于同極使用的控制電路。
3. 接線時請注意認定常開和常閉觸頭。
本產品應每年做定期維護和檢測確保其精度。
