煤礦帶式輸送機非接觸欠速開關XYFJ60-23P詳細介紹

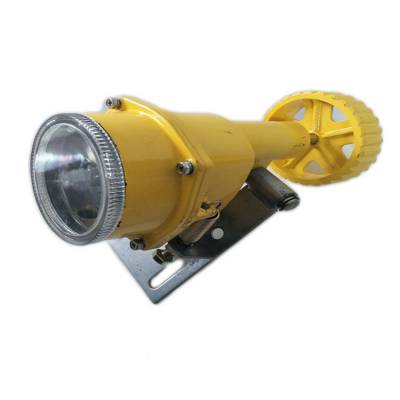

卓信煤礦帶式輸送機非接觸欠速開關XYFJ60-23P
產品說明
本機用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障。可防止由于打滑所造成的嚴重事故的發生。本機還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業獲得了廣泛的應用。
卓信煤礦帶式輸送機非接觸欠速開關XYFJ60-23P
技術指標：
工作電壓：AC180-240V
工作電流：小于100mA
觸點容量：10A/AC220V
觸點數量：2組
轉速范圍：20-4500rpm
可控制范圍：欠速0-90%，超速110%-190%
感應面檢測距離：0-25mm
產品性能: 具有防粉塵防水防油污的光滑外表，耐高壓，耐酸堿、耐腐蝕、防爆型、能在惡劣環境下長期工作不變形不生銹，高技術，高質量。
產品材質：鋁鋅壓鑄
產品用途：冶金，鋼鐵，石油，化工，紡織，煙草，食品，印刷，礦山，電力、電子，儀表等行業設備。
產品包裝：標準包裝
產品壽命:開關動作2萬次
卓信煤礦帶式輸送機非接觸欠速開關XYFJ60-23P
工作原理
打滑開關用于對輸送機帶速進行檢測的新型裝置，對帶速進行實時檢測，已廣泛應用于輸送系統中膠帶上，為膠帶機的運行提供了可靠的檢測手段。需水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。當觸輪隨膠帶機運行而帶動內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經放大，然后進行計數。其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑等。同時，執行電路輸出相應的開關信號。
卓信煤礦帶式輸送機非接觸欠速開關XYFJ60-23P
特點
1：非接觸式，無易損原件，使用壽命長；
2：密封性好，可防水、放塵，防凝露；
3：鋁合金壓鑄外殼，抗壓，抗沖擊力強；
4：外殼經過烤漆噴塑處理，耐腐蝕性強；
5：一體式設計，安裝方便，實用簡單，兩螺栓固定；
6：采用ARM單片機作為控制單元，反映速度快，精度高，誤差小；
7：雙排數碼顯示，LED指示燈顯示，可現場觀察與誤會；
8：高精度4~20mA 模擬量輸出
9：輕、重報警雙shuangkai量輸出
10：采用高接點容量繼電器輸出
卓信煤礦帶式輸送機非接觸欠速開關XYFJ60-23P
調試設定
用戶在使用本產品時需要先設定速度jianceqi的baojingdian，速度jianceqi在出廠時，按用戶所提供的膠帶機運行速度的百分之80設置，如果用戶有特殊要求請在訂貨時聲明。
卓信煤礦帶式輸送機非接觸欠速開關XYFJ60-23P
安裝使用與接線
安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑jianceqi與膠帶面平行，同時膠帶無料運轉時jianceqi觸輪與膠帶面應可靠接觸，且安裝位置保證在振動*小和膠帶抖動*小的地方。當采用jianceqi輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當的調整以切實適合正常工作狀態。
卓信煤礦帶式輸送機非接觸欠速開關XYFJ60-23P
注意事項
1. 用戶如需自行調整開關動作轉速，則必須具備調速裝置以及精度較高的轉速表配合進行。當打開后蓋后要仔細均衡地調節螺母的松緊，以使兩個速度控制彈簧受力均等。
2. 本開關適用于同極使用的控制電路。
3. 接線時請注意認定常開和常閉觸頭。
本產品應每年做定期維護和檢測確保其精度。
卓信煤礦帶式輸送機非接觸欠速開關XYFJ60-23P
主要用途及適用范圍
主要用于檢測帶式輸送機,在運行中出現的膠帶與滾筒之間的打滑。本裝置采用比較的方式對膠帶額定速度和從動滾筒線速度（即輸送帶實際運行速度）來檢測輸送帶打滑的數據。并且能夠及時發出報警及停機信號，防止輸送帶打滑造成事故和損失，亦可用于多條輸送機聯鎖起動和停機。非接觸式速度監控傳感器安裝在從動滾筒一端，與輸送帶不接觸，避免了對輸送帶的損傷和接觸不良造成的誤差。本裝置的主機為單片計算機系統，具有較高的智能化程度和可靠的工業性能。適用于煤礦、冶金、電力、化工、交通等行業。
如用戶沒有提供膠帶機額定帶速時，本產品出廠默認設置是當帶速降到“0.5米/秒”時繼電器動作。用戶可以按電路板上三組撥碼開關來自行設置，設定范圍數字0.06 — 9.99米/秒; (注：所設置的是速度jianceqi的baojingdian)左面一組為個位數，中間一組為十分位，右面一組為百分位。例如：膠帶機額定帶速是1米/秒即打滑率為百分之八十時。設置成080分別是左面一組撥碼開關設置“0”; 中間一組撥碼開關設置“8”右面一組撥碼開關設置“0”。注：撥碼開關應用二進制編碼。在設置中*大值為“9” 可參照下表設置。
 |
