GCDH-W打滑檢測器裝置現貨詳細介紹

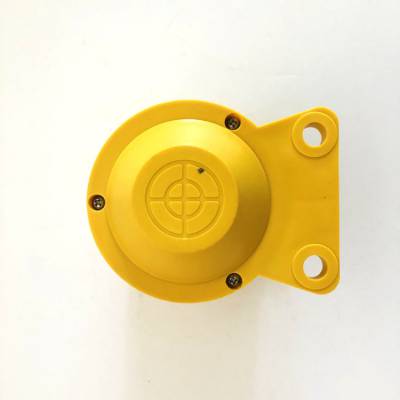

卓信GCDH-W打滑檢測器裝置現貨

卓信公司所生產的產品是工業自動化必不可少的關鍵部位，被廣泛應用于機械、機床制造業及食品廠、紡織、造紙、輕工、化工、礦山、冶金、航空工業、電力保安、汽車工業、船舶交通運輸、建筑、地鐵等各行各業，作光源、限位、定位檢測，自動計數，測速，自動保護，工業生產自動流水線及微機信號，數控裝置等應用，對提高自控系統性和可靠性，具有巨大作用。



GCDH-W打滑檢測器裝置用于對輸送機進行線性檢測的新型裝置,對帶速進行實時檢測.已廣泛用于輸送系統中的膠帶上,為膠帶機的安全運行提供了可靠的檢測手段。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業得到了廣泛的應用。

卓信GCDH-W打滑檢測器裝置現貨

工作原理:

當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。

既:在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機，本開關可調整速度值。

本機用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障。可防止由于打滑所造成的嚴重事故的發生。

本機還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化并提高了安全性。



打滑開關是應用電感感應原理檢測設備的“正常旋轉”或“異常慢轉、停轉”。具有“自識別正常轉速”的智能功能，屬真正的欠速開關。當設備出現異常，轉速低于正常轉速的三分之二時，輸出“異常慢轉”信號。可為計算機及時反饋設備的運轉情況；也可直接用于設備保護。廣泛應用于提升機、皮帶機、等機械傳動設備因電器、機械故障引起的慢轉或停轉，以便及時處理，達到維護設備、保障生產的目的。

觸輪采用鑄鐵鑄造，表面銑槽以耐磨打滑。

鑄鋁外殼，連接處配有密封圈，具有較好的防水性。

技術準確，工作穩定。

計數開關的預置數可根據用戶需要進行設置。

卓信GCDH-W打滑檢測器裝置現貨

技術參數:卓信公司所生產的產品是工業自動化必不可少的關鍵部位，被廣泛應用于機械、機床制造業及食品廠、紡織、造紙、輕工、化工、礦山、冶金、航空工業、電力保安、汽車工業、船舶交通運輸、建筑、地鐵等各行各業，作光源、限位、定位檢測，自動計數，測速，自動保護，工業生產自動流水線及微機信號，數控裝置等應用，對提高自控系統性和可靠性，具有巨大作用。



GCDH-W打滑檢測器裝置用于對輸送機進行線性檢測的新型裝置,對帶速進行實時檢測.已廣泛用于輸送系統中的膠帶上,為膠帶機的安全運行提供了可靠的檢測手段。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業得到了廣泛的應用。

卓信GCDH-W打滑檢測器裝置現貨

工作原理:

當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。

既:在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機，本開關可調整速度值。

本機用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障。可防止由于打滑所造成的嚴重事故的發生。

本機還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化并提高了安全性。

打滑開關是應用電感感應原理檢測設備的“正常旋轉”或“異常慢轉、停轉”。具有“自識別正常轉速”的智能功能，屬真正的欠速開關。當設備出現異常，轉速低于正常轉速的三分之二時，輸出“異常慢轉”信號。可為計算機及時反饋設備的運轉情況；也可直接用于設備保護。廣泛應用于提升機、皮帶機、等機械傳動設備因電器、機械故障引起的慢轉或停轉，以便及時處理，達到維護設備、保障生產的目的。

觸輪采用鑄鐵鑄造，表面銑槽以耐磨打滑。

鑄鋁外殼，連接處配有密封圈，具有較好的防水性。

技術準確，工作穩定。

計數開關的預置數可根據用戶需要進行設置。

卓信GCDH-W打滑檢測器裝置現貨

技術參數:

使用環境條件:環境溫度:-15～+65

相對濕度:不小于80%

工作電壓:AC 220V±10%50HZ

整體功耗:

測速范圍:20～999轉/分鐘；帶速0.6～9.9米/秒

觸點容量:二線開關1A/220V；四線開關/380V（購買時注明）

開關形式:常閉型（可選常開型）

卓信GCDH-W打滑檢測器裝置現貨

安裝說明:

先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。

安裝后應滿足下述要求:

打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm。

感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）。

注:有些輸送機從動輪無法安裝的，可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈。

卓信GCDH-W打滑檢測器裝置現貨

使用環境：

使用環境條件:環境溫度:-15～+65

相對濕度:不小于80%

工作電壓:AC 220V±10%50HZ

整體功耗:

測速范圍:20～999轉/分鐘；帶速0.6～9.9米/秒

觸點容量:二線開關1A/220V；四線開關/380V（購買時注明）

開關形式:常閉型（可選常開型）

卓信GCDH-W打滑檢測器裝置現貨

應用：

卓信速度傳感器當監測到輸送機啟動時，“監測”指示燈閃爍，自動對輸送機進行正常速度采集，LED顯示屏并實時顯示當前轉速值，智能分析輸送機正常速度值。完成正常速度采集后“監測”指示燈常亮，智能型速度（轉速）檢測器開始對當前輸送機速度進行監測，LED顯示屏并實時顯示當前輸送機運行速度與正常速度的百分比值（P），根據當前檢測到的百分比值與設置的動作比率進行比較，控制輸出狀態。

1、可監測打滑狀態----選擇 欠速監測方式，設置動作比率。

2、可監測超速狀態----選擇 超速監測方式，設置。

3、可監測正常狀態----選擇 超速監測方式，動作比率設置為0，當檢測百分比為正常速度的90-110%范圍內時，對應繼電器閉合。

4、可監測停機狀態----選擇 欠速監測方式，動作比率設置為0，當監測百分比為0時即停機時，對應繼電器閉合。

5、可監測0-190%范圍內的任意區間段，假設需要監測速度小于130%并大于80%，可將兩路控制分別設置為超速監測，動作比率3和欠速監測，動作比率8，可將兩路繼電器常閉點串聯使用。

卓信GCDH-W打滑檢測器裝置現貨
