打滑監測開關皮帶打滑保護打滑開關

皮帶打滑開關適用于對輸送機帶速進行實時檢測的煤礦行業、電力行業、糧食等行業

工作原理

盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。

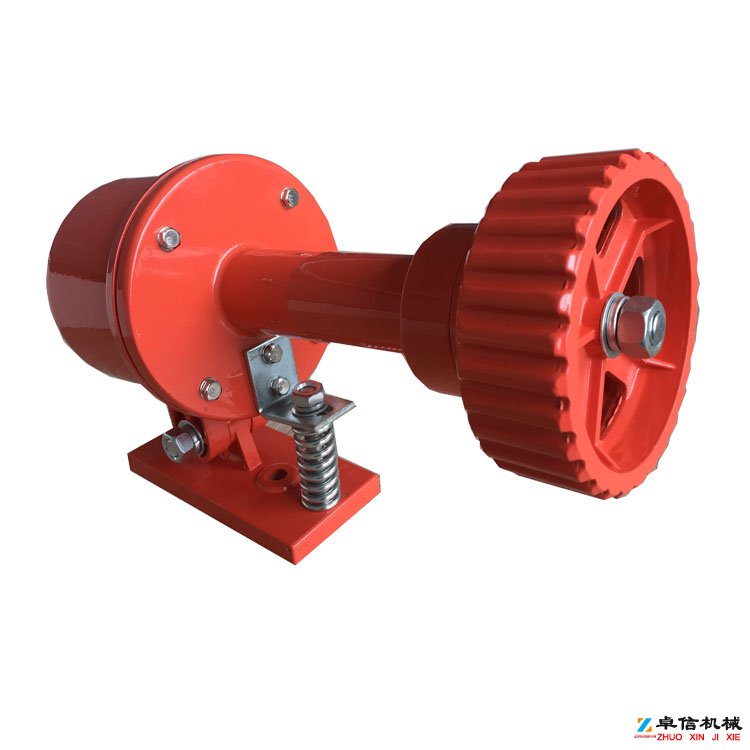

打滑監測開關皮帶打滑保護打滑開關H-1，H-2，H-3

技術指標
1.使用環境條件
a.環境溫度 -15℃～ +70℃;b.相對濕度 不大于 80

2.主要技術參數
a.工作電壓 AC 220V&plun;10 50Hz
b.輸入信號 10mV～10V
c.測速范圍 20～999/min
.整機功耗 <15W
e.觸點容量 AC 380V 2A

結構特性
1.本機由控制箱與傳感器兩部份組成，控制箱采用密封措施，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，防法防水性能較好。傳感器為磁電式，安裝方便，可靠性高。
2.由于控制部份采用CMOS電路，溫度適應性能較好。

安裝說明

1.控制箱安裝在室內墻壁上，防止激烈振動；
2.通電正常后，將待測帶速用拔碼盤預置出來。（應將帶速通過從動滾簡的直徑折算成轉速，拔碼盤所預置實際是轉速）數碼管顯示值為轉速，單位為r/min;
3.齒盤應固定在從動滾筒的軸上，傳感器采用支架安裝在軸端底座上。
注：開機至帶速正常之間不應投入或投入無效。
4.控制箱下部有一組接線端子，接線即可。傳感器至控制箱應選用電纜連接。
