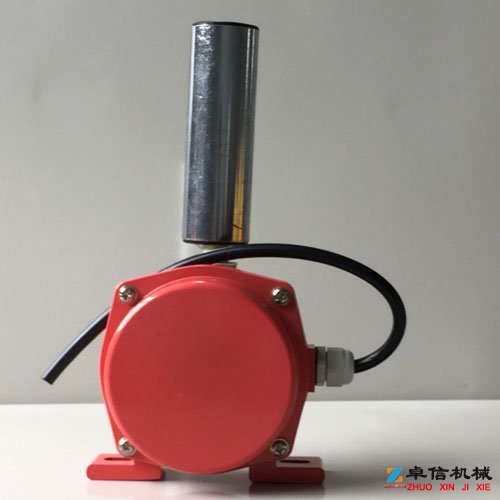

皮帶跑偏開關3EPK-I

概述：

用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。本機廣泛應用于礦山、電力及化工等行業的運輸系統中。卓信電氣皮帶跑偏開關3EPK-I、3EPK-II、3EPK-III

產品售后服務

我公司是正規，凡在我公司購買的產品，自購買之日起，質保一年，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，如因為人為因素造成的產品損壞，不在質保范圍內。請參照產品使用說明書，進行安裝使用，產品上有明確的接線圖，請按產品接線圖接線，如在使用中有任何問題，可本公司，我廠交竭誠為您服務，選擇卓信，選擇品質。

工作原理：

當運行中的膠帶發生跑偏現象時，跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，若立棍傾斜角度大于動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。

結構特點：

采用鋁合金壓鑄殼體，強度高、重量輕。

機內采用進口的行程開關，觸點容量大、動作靈敏 可靠。

外殼防護等級達IP65，可在惡劣的環境中長期工作。

使用與安裝：

將跑偏開關固定在支架上，然受在膠帶機架上；

立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離L=50～100mm；

膠帶位于立輥下端1/3處；

每50m膠帶可安裝跑偏開關一對。圖

安裝圖與接線圖
