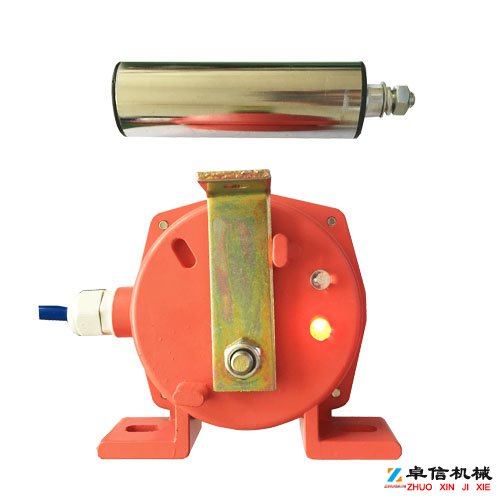

山東卓信電氣有限公司生產防爆EXKPT1-20-50兩級跑偏開關

防爆EXKPT1-20-50兩級跑偏開關結構特征與工作原理

防爆兩級跑偏開關，工作時是安裝在輸送帶的兩側，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。，當輸送帶運行中出現跑偏時，輸送帶觸碰開關立輥并使立輥偏轉，跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，當立輥偏轉角度達到1級開關角度時，開關發出信號。當輸送帶跑偏嚴重，達到2級開關角度時，開關發出停機信號，實現輸送帶跑偏故障自動停機。EXKPT1系列兩級跑偏開關具有可靠的輸送帶跑偏檢測功能，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，當跑偏故障排除后，膠帶機正常運轉時，開關立輥可自動復位，回到初始狀態。防爆型兩極跑偏開關是輸送帶自動化中不可缺的產品。可以用于地下、索道支撐皮帶輸送機；輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位；裙邊給料機/輸送機；重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動和停機的保護裝置。

基本原理

開關觸點數量：1級為常開、2級為常閉

觸點容量：AC 380V 3A

開關動作角度： 1級：10⪚12⪚20⪚； 2級：30⪚35⪚45⪚；

極限角度≤60⪚

工作環境：相對濕度：≤90（25℃）；

海拔高度：≤2000M；

工作溫度：-20⪚～+35℃

防護等級：IP67

安裝和調整

接口方式：雙出線口 防爆兩級跑偏開關用于煤礦井下具有性氣體的環境中，檢測帶式輸送機運行中的跑偏現象，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，按膠帶實際跑偏量輸出或停機信號。適用于煤礦井下非采防爆兩級跑偏開關EXKPT1-20-35掘面的帶式輸送機。可的防止由膠帶跑偏而產生的事故。

適用范圍
