山東卓信電氣有限公司生產跑偏開關PLQ-R防護等級IP54

產品說明

當立輥偏轉角度超過12度時，跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，開關動作，輸出（信號）。

當立輥偏轉角度超過30度時，二級開關動作，輸出（停機信號）

開關信號用于，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。

二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。

當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。

為了適應戶外條件下長期使用，本產品均采用整體密封， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。

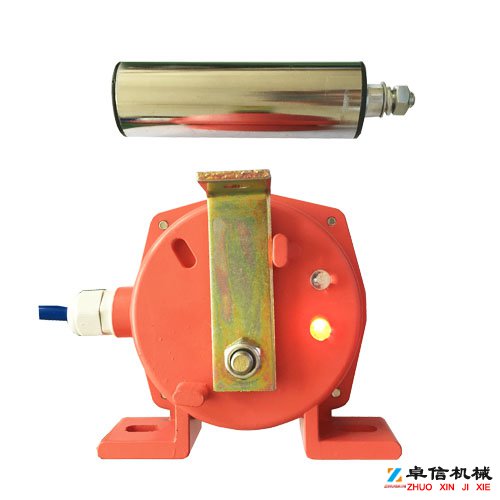

跑偏開關PLQ-R防護等級IP54圖片

規格參數：

     額定電壓：127VAC、220VAC兩種兼容

     整機重量：2.5kg

     防護等級：復合IP65

     動作力距：3-5N.m

     角度組合：常規和停機為12⪚、30⪚兩級動作角度

     隔爆等級：EXI

     可靠程度：無故障工作2萬次

     外形尺寸：234*137*163mm

     接點輸出：常開、常閉兩組任選

     表面靜電噴涂

     扭簧結構

     三防護外型，適于一般輸煤現場

圖片

山東卓信電氣有限公司具有雄厚的產品研發及生產能力，是集研發、設計、銷售、售后服務為一體的企業，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，公司主營各類輸送機保護裝置、感式傳感器、電容式傳感器、光電式傳感器、霍爾傳感器、磁感應傳感器、雙向拉繩開關、兩級跑偏開關、打滑開關、皮帶打滑檢測裝置、料位監測器、速度、欠速開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、溜槽堵塞開關、礦用防爆電器和皮帶機保護系統等系列產品，以及工業自動化綜合解決方案。不但能為客戶提供質優價廉的機械零部件產品，還能為客戶提供的解決方案和技術咨詢服務。
