RL21-3033NH安裝調試簡單光電開關詳細介紹
簡介：
光電開關是傳感器的一種，它把發射端和接收端之間光的強弱變化轉化為電流的變化以達到探測的目的。由于光電開關輸出回路和輸入回路是電隔離的（即電絕緣），所以它可以在許多場合受到應用。采用集成電路技術和SMT表面安裝工藝而制造的新一代光電開關器件，具有延時、展寬、外同步、抗相互干擾、可靠性高、工作區域穩定和自診斷等智能化功能。這種新穎的光電開關是一種采用脈沖調制的主動式光電探測系統型電子開關，它所使用的冷光源有紅外光、紅色光、綠色光和藍色光等，可非接觸，無損傷地迅速和控制各種固體、液體、透明體、黑體、柔軟體和煙霧等物質的狀態和動作。具有體積小、功能多、壽命長、精度高、響應速度快、檢測距離遠以及抗光、電、磁干擾能力強的優點。

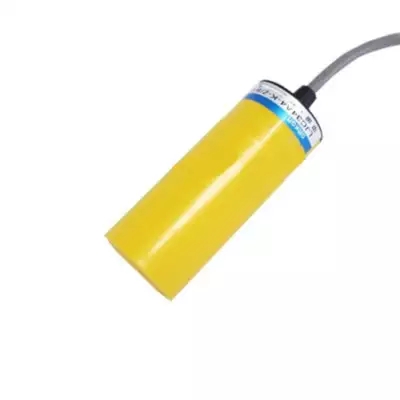

RL21-3033NH安裝調試簡單光電開關
技術參數：
1、使用環境亮度——太陽光：Max.11,000しx 日光燈：Max.3,000しx
2、使用環境溫度——20~+65℃（未結冰狀態），保存時：—25~+70℃
3、使用環境濕度——35~85%RH，保存時：35~85%RH
4、材質——外殼：ABS，鏡頭：丙稀酸（反射鏡面：PC）
5、保護等級——IP65（IEC規格）
6、結構類型——放大器內藏型檢測方式—透過型
7、電源電壓——24—240V AC 24—240V DC（V）
RL21-3033NH安裝調試簡單光電開關
應用范圍：
光電開關被廣泛應用于各種機械、機床制造業、紡織、造紙、輕工、食品、化工、礦山、冶金、航空工業、電力輩、汽車工業、船舶交通運輸、建筑等各行各業。
RL21-3033NH安裝調試簡單光電開關
特點：
1：長壽命和高可靠性。
2：紅色LED顯示可以檢查傳感器的狀態。
3：經濟并且簡單的操作。
4：運用廣泛，可替換小型開關和限位開關
RL21-3033NH安裝調試簡單光電開關
參數
輸出類型有：
1：三線NPN常開或常閉
2：三線PNP常開或常閉
3：四線NPN或PNP（常開+常閉）
4：DC二線常開或常閉
5：AC二線常開或常閉
6：工作電壓：10－30V DC （90~250V AC ）
7：輸出電流：200mA (交流 300mA)
8、感應方式：紅外感應
9、響應時間：對射型＜5ms/漫反射型＜3ms
10、標準檢測體：白色A4紙；
11、工作環境溫度：-25℃－80℃
RL21-3033NH安裝調試簡單光電開關
產品特性：
對射型、漫反射型、回歸反射型光電開關都有防止相互干擾功能，安裝方便；
響應速度快紅外調制型光電檢測，性能穩定、響應速度快、抗沖擊、耐振動、光擾小、超長壽命；
對射型、回歸反射型及漫反射型三大類型近百種規格產品可選。
檢測距離可選范圍廣，從3mm-100m,光電開關以適用不同使用要求，圓柱形（M12/M18/M30)，方型等多種外型規格可選。
開關量輸出種類豐富，分直流二線、直流三線、直流四線及交流二線、繼電器輸出等，NPN或PNP極性任選。
連接方式有電纜型及航空插座型，分為2線、3線、4線電纜及航空插座型。
寬范圍工作電壓，方便系統設計，直流型為DC10-30V，交流型為AC 20-250V。
可檢測各種不同的物體，如：玻璃、鐵、塑膠、木材、液體...等等，根據光量的反射與接收進行檢測。
可識別物體顏色：根據顏色反射率與吸收率，光電傳感器能檢測物體反射光從而識別顏色。
可廣泛應適用于機械、化工、造紙、輕工等行業作限位、定位、檢測、計數、測速、等其它工業自動化感測用途。
RL21-3033NH安裝調試簡單光電開關
光電開關接線：
光電開關那個二極管是發光二極管，輸出則是光敏三極管，C就是集電極，E則是發射極。
一般三極管作開關使用時，通常都用集電極作輸出端。
一般接法：二極管為輸入端，E接地，C接負載，負載的另一端需要接正電源。這種接法適用范圍比較廣。
特殊接法：二極管為輸入端，C接電源正，E接負載，負載的另一端需要接地。這種接法
適用于負載等效電阻很小的時候（幾十歐姆以內），如果負載等效電阻比較大，可能會引關三極管工作點不正常，導致開關工作不可靠。
RL21-3033NH安裝調試簡單光電開關
主要用途：
1.檢測距離長傳送帶、停車場、電梯
2.受檢測對象物的制約少塑料加工機械、橡膠加工機械
3.響應速度快自動組裝機械、包裝機械
4.檢測微小物體半導體制造機械
5.可對區域進行檢測沖壓機械、無人搬運車
6.小型、便攜自動組裝機械
7.通過檢測、進入監測、位置檢測、時刻檢測、方向辨別
RL21-3033NH安裝調試簡單光電開關
注意事項：
光電開關可用于各種應用場合。另外，在使用光電開關時，還應注意環境條件，以使光電開關能夠正常可靠的工作。
強光源：光電開關在環境照度較高時，一般都能穩定工作。但應回避將傳感器光軸正對太陽光、白熾燈等強光源。在不能改變傳感器（受光器）光軸與強光源的角度時，可在傳感器上方四周加裝遮光板或套上遮光長筒。
相互干擾：新型光電開關通常都具有自動防止相互干擾的功能，因而不必?fù)?dān)心相互干擾。然而，HGK系列對射式紅外光電開關在幾組并列靠近安裝時，則應防止鄰組和相互干擾。防止這種干擾*you效的辦法是投光器和受光器交叉設置，超過2組時還拉開組距。也可以使用不同頻率的機種。
光電開關防止相互干擾的you效辦法是拉開間隔。而且檢測距離越遠，間隔也應越大，具體間隔應根據調試情況來確定。當然，也可使用不同工作頻率的機種。
鏡面角度：當被測物體有光澤或遇到光滑金屬面時，一般反射率都很高，有近似鏡面的作用，這時應將投光器與檢測物體安裝成10～20°的夾角，以使其光軸不垂直于被檢測物體，從而防止誤動作。
背景物：使用反射式擴散型投、受光器時，有時由于檢出物離背景物較近，光電開關或者背景是光滑等反射率較高的物體而可能會使光電開關不能穩定檢測。因此可以改用距離限定型投、受光器，或者采用遠離背景物、拆除背景物、將背景物涂成無光黑色、或設法使背景物粗糙、huian等方法加以排除。
自診斷：在安裝或使用時，有時可能會由于臺面或背景影響以及使用振動等原因而造成光軸的微小偏移、透鏡沾污、積塵、外部噪聲、環境溫度超出范圍等問題。這些問題有可能會使光電開關偏離穩定工作區，這時可以利用光電開關的自診斷功能而使其通過STABLITY綠色穩定指示燈發出通知，以提醒使用者及時對其進行調整。
臺面影響：投光器與受光器在貼近臺面安裝時，可能會出現臺面反射的部分光束照到受光器而造成工作不穩定。對此可采用使受光器與投光器離開臺面一定距離并加裝遮光板的。
嚴禁用稀釋劑等化學物品，以免損壞塑料鏡。高壓線、動力線和光電傳感器的配線不應放在同一配線管或用線槽內，否則會由于感應而造成（有時）光電開關的誤動作或損壞，所以原則上要分別單獨配線
RL21-3033NH安裝調試簡單光電開關
總結：
常用的紅外線光電開關，是利用物體對近紅外線光束的反射原理，由同步回路感應反射回來的光的強弱而檢測物體的存在與否來實現功能的，光電傳感器首先發出紅外線光束到達或透過物體或鏡面對紅外線光束進行反射，光電傳感器接收反射回來的光束，根據光束的強弱判斷物體的存在。紅外光電開關的種類也非常的多，一般來說有鏡反射式光電開關、漫反射式、槽式、對射式、光纖式等幾個主要種類。光電開關快易優自動化選型有收錄。
在不同的場合使用不同的光電開關，例如在電磁振動供料器上經常使用光纖式光電開關，在間歇式包裝機包裝膜的供送中經常使用漫反射式光電開關，在連續式高速包裝機中經常使用槽式光電開關。
