DR-500N圓形光電傳感器詳細介紹
簡介：
光電開關是光電接近開關的簡稱，它是利用被檢測物對光束的遮擋或反射，由同步回路接通電路，從而檢測物體的有無。物體不限于金屬，所有能反射光線（或者對光線有遮擋作用）的物體均可以被檢測。光電開關將輸入電流在發射器上轉換為光信號射出，jieshouqi再根據接收到的光線的強弱或有無對目標物體進行探測。anfangxitong中常見的光電開關煙霧baojing器，工業中經常用它來計數機械臂的運動次數。

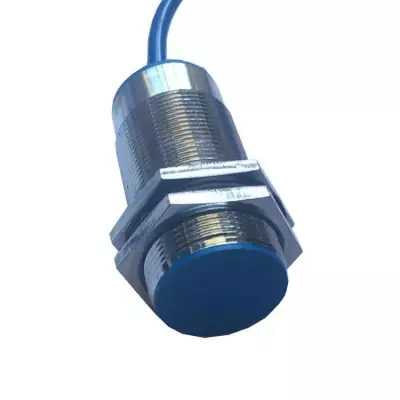

DR-500N圓形光電傳感器
技術參數：
輸出類型有：
1：三線NPN常開或常閉
2：三線PNP常開或常閉
3：四線NPN或PNP（常開+常閉）
4：DC二線常開或常閉
5：AC二線常開或常閉
6：工作電壓：10－30V DC （90~250V AC ）
7：輸出電流：200mA (交流 300mA)
8、感應方式：紅外感應
9、響應時間：對射型＜5ms/漫反射型＜3ms
10、標準檢測體：白色A4紙；
11、工作環境溫度：-25℃－80℃
DR-500N圓形光電傳感器
產品特性：
對射型、漫反射型、回歸反射型光電開關都有防止相互干擾功能，安裝方便；
響應速度快紅外調制型光電檢測，性能穩定、響應速度快、抗沖擊、耐振動、光擾小、超長壽命；
對射型、回歸反射型及漫反射型三大類型近百種規格產品可選。
檢測距離可選范圍廣，從3mm-100m,光電開關以適用不同使用要求，圓柱形（M12/M18/M30)，方型等多種外型規格可選。
開關量輸出種類豐富，分直流二線、直流三線、直流四線及交流二線、繼電器輸出等，NPN或PNP極性任選。
連接方式有電纜型及航空插座型，分為2線、3線、4線電纜及航空插座型。
寬范圍工作電壓，方便系統設計，直流型為DC10-30V，交流型為AC 20-250V。
可檢測各種不同的物體，如：玻璃、鐵、塑膠、木材、液體...等等，根據光量的反射與接收進行檢測。
可識別物體顏色：根據顏色反射率與吸收率，光電傳感器能檢測物體反射光從而識別顏色。
可廣泛應適用于機械、化工、造紙、輕工等行業作限位、定位、檢測、計數、測速、等其它工業自動化感測用途。
DR-500N圓形光電傳感器
檢測方式分類：
按檢測方式可分為漫射式、對射式、鏡面反射式、槽式光電開關和.光纖式光電開關
對射型由發射器和jieshouqi組成，結構上是兩者相互分離的，在光束被中斷的情況下會產生一個開關信號變化，典型的方式是位于同一軸線上的光電開關可以相互分開達50米。
特征：辨別不透明的反光物體；you效距離大，因?yàn)楣馐缭礁袘?yīng)距離的時間僅一次；不易受干擾，可以可靠合適的使用在野外或者有灰塵的環境中；裝置的消耗高，兩個單元都bixu敷設電纜。
漫反射型是當開關發射光束時，目標產生漫反射，發射器和jieshouqi構成單個的標準部件，當有足夠的組合光返回jieshouqi時，開關狀態發生變化，作用距離的典型值一般到3米。特征：you效作用距離是由目標的反射能力決定，由目標表面性質和和顏色決定；較小的裝配開支，當開關由單個元件組成時，通常是可以達到粗定位；采用背景抑制功能調節測量距離；對目標上的灰塵mingan和對目標變化了的反射性能mingan。
鏡面反射由發射器和jieshouqi構成的情況是一種標準配置，從發射器發出的光束在對面的反射鏡被反射，即返回jieshouqi，當光束被中斷時會產生一個開關信號的變化。光的通過時間是兩倍的信號持續時間，you效作用距離從0.1米至20米。特征：辨別不透明的物體；借助反射鏡部件，形成高的you效距離范圍；不易受干擾，可以可靠合適的使用在野外或者有灰塵的環境中。
槽式光電開關通常是標準的U字型結構，其發射器和jieshouqi分別位于U型槽的兩邊，并形成
一光軸，當被檢測物體經過U型槽且阻斷光軸時，光電開關就產生了檢測到的開關量信號。槽式光電開關比較an全可靠的適合檢測高速變化，分辨透明與半透明物體。
光纖式光電開關采用塑料或玻璃光纖傳感器來引導光線，以實現被檢測物體不在相近區域的檢測。通常光纖傳感器分為對射式和漫反射式。
DR-500N圓形光電傳感器
結構分類：
光電開關按結構可分為放大器分離型、放大器內藏型和電源內藏型三類。
放大器分離型是將放大器與傳感器分離，并采用專用集成電路和混合安裝工藝制成，由于傳感器具有超小型和多品種的特點，而放大器的功能較多。因此，該類型采用端子臺連接方式，并可交、直流電源通用。具有接通和斷開延時功能，可設置亮、音動切換開關，能控制6種輸出狀態，兼有接點和電平兩種輸出方式。
放大器內藏型是將放大器與傳感yitihua，采用專用集成電路和表面安裝工藝制成，使用直流電源工作。其響應速度局面（有0.1ms和1ms兩種），能檢測狹小和高速運動的物體。改變電源極性可轉換亮、暗動，并可設置自診斷穩定工作區指示燈。兼有電壓和電流兩種輸出方式，能防止相互干擾，在系統安裝中十分方便。
電源內藏型是將放大器、傳感器與電源裝置yitihua，采用專用集成電路和表面安裝工藝制成。它一般使用交流電源，適用于在生產現場取代接觸式行程開關，可直接用于強電控制電路。也可自行設置自診斷穩定工作區指示燈，輸出備有SSR固態繼電器或繼電器常開、常閉接點，可防止相互干擾，并可緊密安裝在系統中。
DR-500N圓形光電傳感器
